砂带等磨具磨料磨削的缺陷分析与控制

砂带等磨具磨料磨削的缺陷分析与解决

一、磨削加工精度

1.产生原因及影响因素

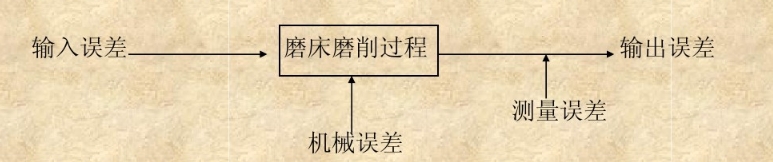

零件的磨削精度指零件在磨削加工后，其形状、尺寸及表面相互位置三方面与理想零件的符合程度。一般说来，形状精度高于尺寸精度，而位置精度也应高于尺寸精度。磨削过程中出现的输入和输出误差见下图：

磨削加工中的误差主要来源与两方面。一是磨床-夹具-砂轮组成的工艺系统本身误差；二是磨削过程中出现的载荷和各种干扰，包括力变形、热变形、振动、磨损等引起的误差。

而在磨削过程中，使砂轮与工件位置改变以降低磨削精度的主要原因有：

（1）由磨削力引起的磨床和工件弹性变形；

（2）磨床和工件的热变形；

（3）磨床和工件的振动；

（4）砂轮磨损后其形状、尺寸变化；

（5）工装、夹具的损坏或变形；

▲ 百叶片,千叶轮,砂带,砂圈,切割片,磨片

（6）导轨、轴承和轴等部件的非弹性变形。其中磨削过程中的弹性变形是主要的影响因素，它会使砂轮的实际切入深度与输入切入深度不一致，这一变化是由“砂轮架—砂轮轴承-砂轮轴-工件-工件支承”的弹性系统刚性决定。一般为消除这种原因带来的误差常在行程进给磨削后，停止相互间的进给，仅依靠弹性回复力维持磨削，即光磨阶段（又叫清火花磨削），从而消除残留余量。当然造成磨削误差的其它因素液很多如：工件磨削形状误差，工件热变形，磨粒切刃引起的塑性变形，砂轮的磨损等

2.对工件的影响：降低工件使用寿命；降低工件抗疲劳强度；特殊特性的尺寸精度误差易影响工件使用，如轴承孔尺寸的控制，尺寸过小，安装不到轴上；过大，易引起振动，影响轴承使用寿命等。

3.解决方法：增加系统刚性；减少上工序加工留量，以减小磨削厚度，从而减小磨削力降低残留应力；增加光磨时间；及时修整砂轮，及时检査工装、夹具、轴承完好性及电主轴的振动性等；精细的选择砂轮，如挑选细粒度，硬度较大，组织稍紧密的砂轮；选用导热性好的砂轮（如CBN砂轮）；采用冷却性能优良的磨削液以减少因热变形引起的误差。

二、工件表面粗糙度

1.产生原因及影响因素

表面粗糙度指加工表面具有较小间距和峰谷所组成微观几何形状特征它是大量磨粒在工件表面进行切削后留下的微观痕迹的集合。它有三种表示方法：轮廓算术平均偏差Ra；微观不平度十点平均高度Rz：轮廓最大高度Ry.由于Ra最能反映表面微观几何特征，它不但跟微观轮廓高度有关，还跟轮廓形状有关，是一个综合指标，所以通常用Ra来判定表面粗糙度。

而影响表面粗糙度的主要因素是砂轮工作表面的特性和磨削运动条件。

（1）砂轮特性的影响：如砂轮粒度越粗，砂轮单位面积上磨粒数就越少，磨削表面的磨痕就越深，粗糙度越大；砂轮硬度过大，磨钝磨粒不能及时脱落，继续磨削塑性变形増加，表面粗糙度增加；砂轮硬度过软，

磨削工作面会过早变形，磨损的不均匀也会使磨削粗糙度变大；另外修整量的大小也有影响，修整量过大会使砂轮表面螺沟复映到工件上，影响粗糙度。

（2）磨削用量的影响：若降低砂轮速度，可减少单位时间参与磨削的磨粒数，则单颗磨粒负荷增加，工件塑性变形隆起増大，因此表面粗糙度增加；若增加工件速度将减少工件单位长度上的磨削磨粒数，使单颗磨粒的磨削厚度和金属切削量增加，也将增大表面粗糙度；磨削深度的增加将会增加塑性变形程度，从而使磨削粗糙度增加

在实际磨削加工中，还有磨削方式、磨削行程数、前道工序粗糙度、切刃形状、修整条件、磨削液以及磨削振动都对表面粗糙度有不同程度的影响。而对于超精加工来说，切削角、油石摆频、油石摆幅、工件转速、油石压力、的控制对粗糙度的影响都是很大的。

▲ 百叶片,千叶轮,砂带,砂圈,切割片,磨片

（1）切削角θ：它是表示超精研加工切削作用的强弱，指瞬时切削速度与工件转速的夹角。θ越大，切削作用越强，生产效率越高，表面粗糙度值越大；反之则亦然。切削角在设备调整正常后一般不做调整。

而调整的一般原则：以生产效率为主的粗超，切削角为20°~40°，以提高质量为主的精超切削角为5°10

（2）油石摆频：它决定着超精研加工的效果，且它的改变比其它因素要强的多，油石频率的提高，磨粒对工件的切削次数增加，频繁的改变切削方向，有利于油石自励，切削作用增强，但受加工磨头、机床与工艺系统刚性及振幅，和磨削表面质量影响，在选择时也是有所区别，一般粗超比精超要高点。

（3）油石摆幅：油石摆幅越大，切削作用越强，生产效率越高，但磨粒运动轨迹网纹变粗，表面粗糙度变大

（4）工件转速：工件转速增加，切削作用减弱，生产效率降低，但对改善表面粗糙度有利，但过高又会引起机床与工艺系统振动，磨粒容易划伤工件表面，且上工序粗糙磨纹和缺陷不易消除，所以通常粗超要比精超转速低些。

（5）油石压力：油石作用与工作表面的压力越大，磨粒潜入工件表面越深，切削量越大，效率越高，但过高，磨粒易脱落，切削作用一直延续下去而无光整阶段，润滑油膜不易形成，最终影响表面质量，而压力过低，钝化磨粒不易脱落，切削作用降低，油石与工件不易行不成良好接触，对生产和表面质量都有影响，所以油石压力要选择恰当

2.对工件的影响

（1）影响工件使用寿命：两互相接触的平面最初不是在整个面积上接触，而只是表面凸起的一部分，这样，零件表面越粗糙，凸峰接触部位单位面积所受的压力就更大，当两接触面相对运动时，表面粗糙部分产生塑性变形甚至在压力作用下，形成干摩擦。加剧磨损。但并非表面越光洁、摩擦阻力越小，就越有效打磨，因表面粗糙度太小不利于润滑油的储存，还会使接触表面间分子亲和力增加甚至发生粘合，使摩擦力增加而产生急剧磨损，在一般条件下，表面粗糙度总是存在一个最佳点。对于轴承来说，还会产生噪音。

（2）影响零件的疲劳强度：表面粗糙度大的表面，极易产生应力集中，使表面实际应力比平均应力高1.5~2.5倍，容易产生裂纹。

▲ 百叶片,千叶轮,砂带,砂圈,切割片,磨片

3.解决方法：

要获得较小表面粗糙度。需磨削时应留取较小的余量，选用大的砂轮线速度和较小的进给速度；合理选择磨削特性，以最大限度的减小磨削力和磨削热；同时在修整时采用较小的进刀量，精细的修整。超精加工时严格按照基本规律调整。
